• Xilinx社製RFSoCチップを搭載、MIMO信号処理プラットフォーム　RFD-Gear x625G

• RFSoCとは

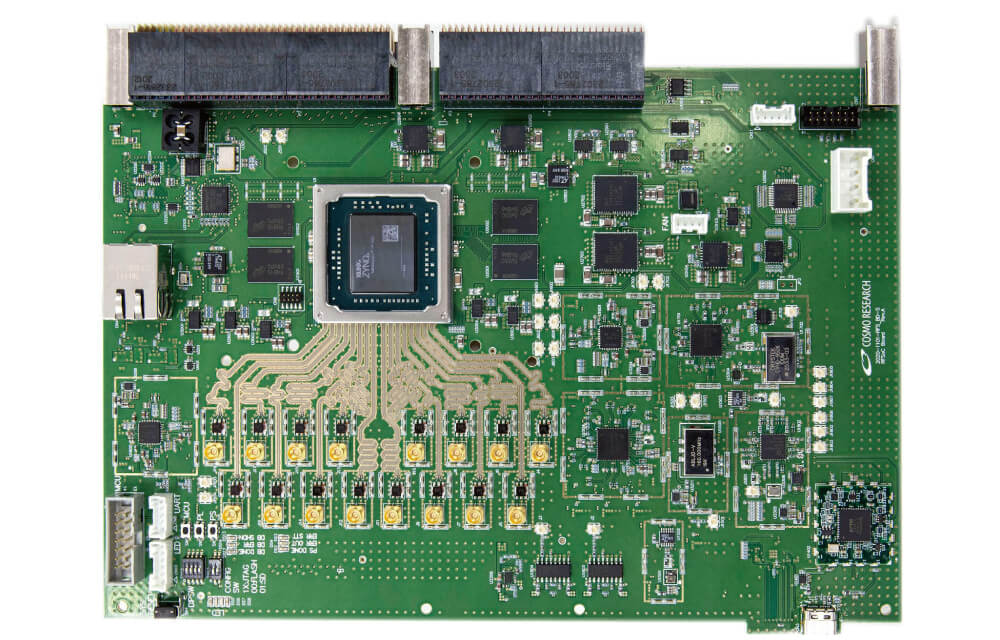

• MIMO処理、ビームフォーミングなどには、高速多入力のAD,DA変換器を搭載した大容量のFPGAボードが必要です。従来、高速AD,DA変換器をFPGAと別に実装していた基板が、AD，DA変換器とCPUを内蔵したXilinx社RFSoCチップの登場により、格段に小型化が可能になりました。RFD-Gear x625Gは、 Xilinx社RFSoCを搭載、VPX基板一枚で8chのAD変換器、DA変換器を搭載、コスモリサーチが開発した基板です。

• RFSoCに期待される分野

• RFSoC搭載の、RFD-Gear x625Gは、MIMO処理、ビームフォーミングなど５G、Beyond 5Gを始めとする、通信、放送やレーダーなどの分野での応用が期待されます。
  また、VPX－I/Fにより拡張性を持たせ、より大規模なデジタル信号処理が必要な場合は、各種拡張ボードを追加することが可能です。
  本製品は、FPGAの信号処理処理および、ソフトウエアをコスモリサーチで開発、カスタマイズして出荷する形態でのみ受注しております。ハードウエアのカスタマイズ展開もご相談ください。
•

RFD-Gear x625G系統図

４CH MIMO伝送実験の様子

写真左側　送信機

• 4送信　帯域幅１００Mhz ,送信周波数(IF)4波 1.2GHz,1.4GHz,1.6GHz1.8GHz
• 変調　32QAM（OFDMまたはシングルキャリア）
• 伝送レート　500Mbps（1chあたり）✕４（PHY部ペイロード）

写真右側　受信機

• 4受信　帯域幅１００Mhz ,受信周波数(IF)4波 1.2GHz,1.4GHz,1.6GHz1.8GHz
• 変調　32QAM（OFDMまたはシングルキャリア）
• 伝送レート　500Mbps（1chあたり）✕４（PHY部ペイロード）

当社のミリ波開発プラットホームに接続することにより、ミリ波帯の通信を容易に実現できます。

---

RFSoCの応用、アプリケーション

期待する応用例、アプリケーション
MIMO変復調装置、ビームフォーミング
5G、L5G、Beyond 5Gなどの基地局、端末装置
レーダー信号処理装置
量子コンピュータ　マイクロ波制御など

拡張性(バックプレーン)

６Uサイズ、４スロットバックプレーンを標準品として準備しています。
バックプレーンを２台搭載することで最大８スロットシステムまで拡張可能です。

拡張性(拡張FPGAボード)

拡張FPGAボードは、デジタル信号処理に特化したボードです。
単体でも活用できますが、RFD-Gear x625Gボードと組み合わせることで、RF・アナログフロントエンド処理をRFD-Gear x625Gボードで行い、より複雑な信号処理を拡張FPGAボードで行わせることで柔軟に回路増設が可能となります。
拡張FPGAボードは複数台増設することが可能です。

拡張FPGAボード系統図

拡張性(カスタムボード)

アプリケーションにより、各種I/O、機能は欠かせません。
カスタマイズも柔軟に対応しますので、お問い合わせください。

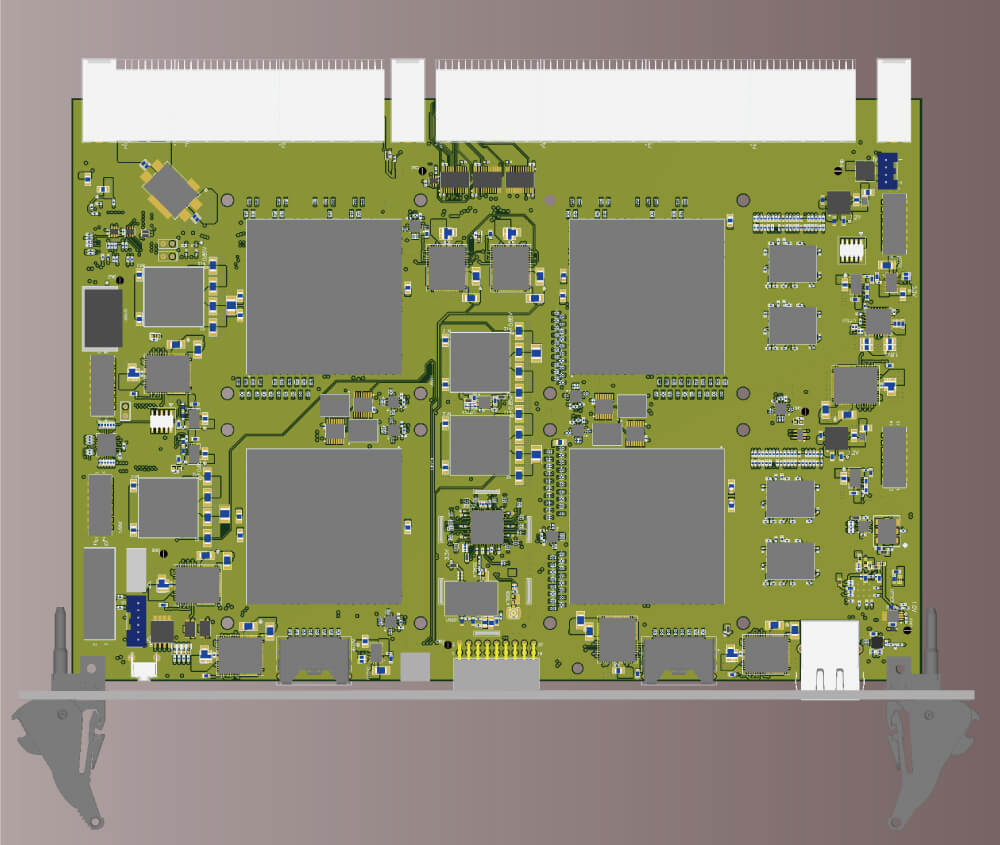

（開発中）拡張FPGAボード図
